EMP 위협과 방호
1. EMP 폭탄
EMP(전자기 펄스)는 매우 짧은 시간에 강한 전자기장이 발생해 전자기기, 제어시스템, 통신망, 전력망에 과도전압·과도전류를 유도하는 현상입니다. 발생원은 크게 세 갈래로 볼 수 있습니다.
첫째, 고고도 핵폭발에 의해 광범위하게 발생하는 HEMP(High-Altitude EMP),
둘째, 고출력 전자파·고출력 마이크로파 등 비핵 방식의 국지적 전자기 공격,
셋째, 태양 활동이 지구 자기장에 영향을 주어 전력망에 지자기 유도전류를 만드는 GMD(Geomagnetic Disturbance)입니다.
특히 HEMP는 E1·E2·E3라는 서로 다른 시간 특성의 파형 성분으로 설명되며, GMD는 HEMP의 E3와 유사하게 장거리 송전선과 변압기에 문제를 일으킬 수 있습니다.
핵심 쟁점은 “무엇이 가장 취약한가”입니다. 단일 전자기기보다 더 큰 문제는 전력·통신·SCADA·데이터센터·교통·상하수도·병원처럼 상호의존적인 인프라가 연쇄적으로 흔들리는 점입니다.
CISA는 EMP/GMD가 전력망, 통신장비, 상하수도, 교통체계에 동시다발적 문제를 일으켜 수백만 가구와 기업에 파급될 수 있다고 설명합니다.
반면 최근 전력산업 연구(EPRI)는, 적어도 고고도 EMP에 대해 전국적 영구 붕괴보다는 지역적 중단 가능성을 더 높게 보고 있으며, 대형 전력용 변압기의 피해 규모도 제한적일 수 있다고 평가합니다. 즉, 위협은 실재하지만, 인터넷에서 흔한 “문명 즉시 종말”식 설명은 과장일 수 있고, 실제 리스크 평가는 모델·가정·보호 수준에 따라 달라집니다.
실무적으로 가장 중요한 메시지는 “전체를 완벽히 막는 것”이 아니라 우선순위 기반 보호 + 신속한 복구 체계입니다. 미 국토안보·에너지 관련 문서들은 공통적으로 차폐(실드), 접지·본딩, 서지보호장치(SPD), 필터, 광통신 전환, 보호된 백업전원, EMP 보호실/보호 랙, 중요 예비품 저장, 모니터링, 블랙스타트·복구 계획을 강조합니다.
특히 현대 전력망처럼 넓고 복잡한 시스템은 전부를 군사 수준으로 하드닝하는 것이 비현실적이므로, 복구에 필수인 핵심 자산부터 보호하는 방식이 가장 현실적이라고 봅니다.
2. EMP의 정의와 범위
EMP는 본질적으로 급격한 전자기 과도현상입니다. 이 과도현상이 도체, 케이블, 안테나, 회로 패턴, 긴 송전선 등에 결합되면 장비 내부에 설계 한계를 넘는 전압과 전류가 유도될 수 있습니다.
그래서 단순히 “전자제품이 타버린다”가 아니라, 제어 오동작, 통신 두절, 릴레이 오동작, 전압 불안정, 변압기 포화와 가열, 복구 지연 같은 시스템적 피해가 핵심입니다.
특히 구분해야 할 것은 대륙 규모 HEMP와 국지적 비핵 EMP/HPM입니다. OSTP 보고서는 비핵 인위적 EMP 장치도 존재하지만, 일반적으로 영향 범위와 면적이 제한적이라고 설명합니다.
반면 HEMP는 넓은 지리적 범위에서 여러 인프라에 동시에 영향을 줄 수 있어 정책·국가안보 차원에서 따로 다뤄집니다.
3. 작동 원리: E1, E2, E3를 이해해야 하는 이유
HEMP는 통상 세 성분으로 설명됩니다.
E1은 매우 짧고 급격한 초기 펄스로, 짧은 도체와 전자장비 회로까지 광범위하게 결합해 디지털 전자장치, 센서, 컴퓨터 기반 제어기기에 큰 위협이 됩니다.
E2는 시간 특성이 번개와 유사한 중간 성분이며, 단독으로는 기존 낙뢰보호 체계가 어느 정도 대응할 수 있지만, E1이 먼저 보호장치를 약화시킨 뒤 연속적으로 들어오면 문제가 커질 수 있습니다.
E3는 상대적으로 느리고 오래가는 저주파 성분으로, 장거리 송전선과 같은 긴 선로에 전류를 유도해 변압기 포화, 가열, 전압 불안정을 초래할 수 있습니다.
이 구분이 중요한 이유는 방어 수단이 성분마다 다르기 때문입니다.
E1 대응은 차폐, 케이블 차폐, 입구점 보호, 필터, 광통신 전환, 민감장비 하드닝이 핵심이고,
E3 대응은 장거리 전력계통의 GIC(지자기 유도전류) 관리, 변압기 감시, 계통 운영 절차, 전압·무효전력 대응이 중요합니다.
실제로 EPRI와 DOE 문서들은 E1과 E3의 영향 및 대응이 서로 다르다고 분명히 구분합니다.
HEMP 방호전략 - 엠제이이엔씨
4. EMP가 실제로 망가뜨리는 것은 무엇인가
가장 취약한 것은 보통 전자식 제어·보호·통신 계층입니다.
NERC는 EMP가 단순히 송전망만이 아니라 송전, 배전, 보호·제어 하드웨어, 지휘통제 인프라 전반에 영향을 줄 수 있다고 봅니다. 특히 디지털 보호계전기는 직접 자유공간장에 대해서는 비교적 견딜 수 있어도, 제어 케이블·통신선으로 유입되는 서지에는 취약할 수 있다고 정리합니다.
전력망에서는 특히 대형 변압기, 제어센터, SCADA, 통신망이 중요합니다.
DOE의 GMD 보고서는 고전압 변압기에서 반주기 포화, 고조파, 계전기 트립, 무효전력 증가, 장기 가열, 고객 설비의 전력품질 문제를 우려합니다. 다만 EPRI는 최근 연구에서 대형 전력용 변압기 피해가 예상보다 제한적일 수 있다고 보며, 전국 단위 붕괴보다는 지역적 서비스 중단을 더 현실적인 시나리오로 제시합니다.
즉, “무조건 모든 변압기가 타버린다”는 식의 단순화는 피해야 합니다.
통신·데이터 인프라도 매우 중요합니다. CISA 가이드라인은 통신, IT, 데이터센터, 전화교환, 위성단말, 산업제어, SCADA가 핵심 보호 대상이라고 설명하며,
특히 전원선·데이터선·안테나선 같은 금속 경로가 EMP 결합 통로가 되므로 이들 선로의 보호가 중요하다고 봅니다.
5. 역사적 사례와 현실성
1962년 미국의 Starfish Prime 고고도 핵실험은 하와이의 가로등과 통신 장비에 영향을 준 사례로 자주 인용됩니다. 미 의회 청문회 기록 역시 이 실험을 EMP 위험성 인식의 대표 사례로 언급합니다.
자연 기원 위협의 경우 1989년 퀘벡 정전과 1859년 캐링턴 사건이 대표적입니다.
DOE는 1989년 Hydro-Québec 대정전과 과거 대규모 태양폭풍 사례를 통해, GMD가 실제로 통신·전력 인프라에 장애를 일으켰다고 설명합니다. 또한 큰 규모의 GMD는 향후에도 다시 발생할 수 있으며, 모델링·예측의 불확실성 때문에 모니터링과 운영 절차가 중요하다고 강조합니다.
다만 위협의 “수준”에 대해서는 기관마다 톤이 다릅니다.
EMP Commission은 국가 인프라 상호의존성 때문에 매우 심각한 국가적 취약성을 강조했고, CISA도 복합적 대규모 피해 가능성을 인정합니다.
반면 CISA는 또 다른 한편으로, 기본 수준의 핵·미사일 역량만 가진 적의 HEMP는 지역적 혼란은 줄 수 있으나 대륙 전역의 파국적 붕괴로 직결되지는 않을 수 있다고 평가합니다.
NERC는 과학적 근거와 분석 체계가 아직 충분히 성숙하지 않았다고 지적합니다. 결국 과학, 정보, 가정, 방호 수준이 결론을 크게 좌우합니다.
6. 방어 방법: 무엇을 어떻게 보호해야 하나
6-1. 가장 현실적인 원칙: 전부가 아니라 “핵심 복구 자산”부터
아이다호 국립연구소(INL) 보고서는 전력망 전체를 완전 하드닝하는 것은 비용·범위상 비현실적이므로, 복구에 필수적인 자산을 우선 보호하는 전략이 현실적이라고 봅니다.
예를 들어 블랙스타트와 복구 지휘에 필요한 발전소 제어, 핵심 변전소 제어실, 통신 허브, 중요 예비품 보관 시설 등을 우선 보호하는 방식입니다.
6-2. 기술적 보호 수단
가장 반복적으로 등장하는 수단은 차폐, 접지·본딩, 서지보호, 필터링, 광통신 전환입니다.

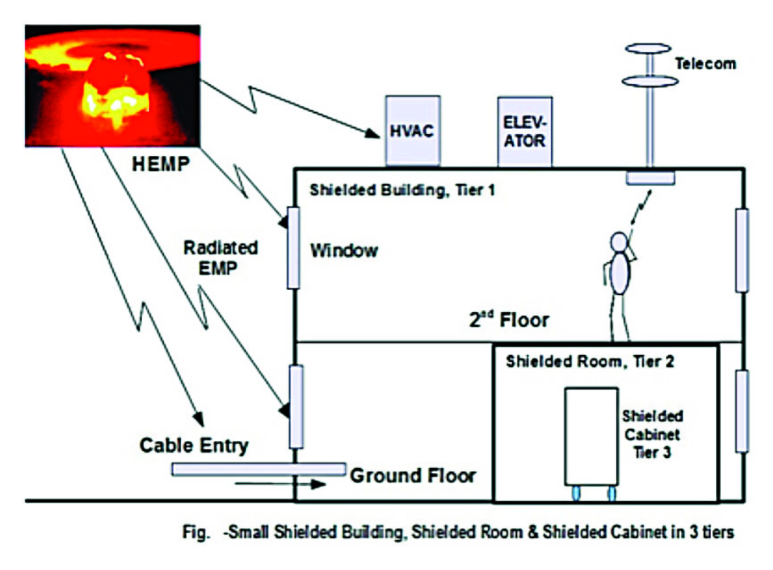

CISA와 INL은 공통적으로 Faraday cage 또는 EMP 보호실, 차폐 케이블, 적절한 접지, 서지보호기(SPD), 필터, 스파크 갭, 광섬유 통신, 하드닝된 전자장비를 핵심 수단으로 제시합니다.
이는 E1처럼 빠른 펄스가 금속 경로를 통해 장비 내부로 들어오는 것을 줄이는 데 목적이 있습니다.
6-3. 전력망 특화 방어
전력망은 E1보다도 E3/GMD 대응 운영이 중요할 수 있습니다. DOE는 변압기 온도·전압·전류 모니터링, 변전소 고조파 감시, 그리고 지역 단위 지표 변압기·자기장·유도전류 모니터링 체계를 권고합니다.
EPRI는 E3 관련해서는 GIC 흐름을 줄이거나 차단하는 전략, 그리고 E1 관련해서는 차폐 케이블, 광통신, 변전소 제어실 차폐, 접지 개선을 제시합니다.
6-4. 운영·복구 중심 방어
하드웨어만으로는 부족합니다. EMP Commission은 예방, 보호, 계획, 복구 준비의 균형을 강조했고,
DHS/CISA는 연속성 계획, 비상경보, 핵심 시설 EMP 하드닝, 국가·지방·민간 협력, 실증 파일럿을 병행하고 있습니다.
DHS EMP 프로그램 현황 보고서는 에너지·통신 부문을 우선 대상으로 보고, 취약성 시험과 완화 기술 검증, 지역 단위 실증사업을 진행 중이라고 설명합니다.
7. CISA의 보호수준(Level 1~4) 프레임워크가 주는 실무적 의미
CISA 가이드라인은 보호 수준을 1~4단계로 나눕니다.
허용 가능한 다운타임이 길면 저비용의 기본 조치(Level 1),
몇 시간 수준의 중단만 허용하면 중간 수준(Level 2),
몇 분 이내 복구가 필요하면 차폐실·보호전원·보호통신을 갖춘 고수준(Level 3),
사실상 초 단위 연속성이 필요하면 군사 표준에 가까운 최고 수준(Level 4)을 고려합니다.
이 접근의 장점은 “모든 것을 같은 강도로 보호하지 말고, 임무 중요도와 허용 중단 시간을 기준으로 보호 수준을 배정하라”는 점입니다.
특히 이 문서는 인프라 운영자에게 먼저 “이 시설이 끊기면 생명·건강·경제에 어떤 손실이 생기는가”를 묻습니다.
이 방식은 예산이 한정된 현실에서 매우 중요합니다. 즉, EMP 방호는 기술 문제가 아니라 리스크 우선순위 결정 문제이기도 합니다.
8. 기술 동향
최근 기술 동향은 “초고성능 장갑형 시스템”보다 데이터 기반 복원력(resilience) 쪽으로 이동하고 있습니다.
OSTP의 2020년 보고서는 향후 연구개발 우선과제로 환경 파악, 결합 모델, 시스템 영향 모델링, 대표 장비 시험, 완화기술 배치 방법론, 응답·복구 기술을 제시합니다.
다시 말해, EMP 연구는 단순 차폐 기술을 넘어 모델링·시뮬레이션·실증 테스트·운영 절차·복구 공학으로 확장되고 있습니다.
또 하나의 흐름은 실증 중심 지역 복원력 프로젝트입니다.
DHS/CISA는 산안토니오 전자기 방어 이니셔티브(SA-EMD)를 지역 단위 복원력 실증 사례로 소개합니다.
이는 군사 시설만이 아니라 지역 공공·민간 인프라가 함께 복원력을 높이는 방향이라는 점에서 의미가 큽니다.
전력 부문에서는 실시간 모니터링과 예측이 중요해지고 있습니다.
DOE는 GMD 감시 전략에서 기존 변압기 데이터, 고조파, 지자기 데이터, GIC 관측을 체계적으로 연결하는 국가적 모니터링 프레임워크를 제시했고, 이는 HEMP의 E3 성분 대응에도 간접적으로 도움이 됩니다.
마지막으로 표준 측면에서는 IEC SC 77C 계열과 MIL-STD-188-125가 계속 핵심 참조 체계로 남아 있습니다.
CISA 가이드라인은 민수 인프라부터 군사 수준 시설까지 단계별로 이 표준들을 참조하도록 구성되어 있습니다.
9. 표준과 정책
정책적으로 미국은 2019년 행정명령 E.O. 13865 이후, EMP 복원력을 국가 우선과제로 다루고 있습니다.
이에 따라 DHS, DOE, FEMA, DoD, NRC 등 여러 기관이 역할을 나누어 위험평가, 취약성 시험, 복구계획, 실증사업, 지침 발행을 수행하고 있습니다.
민간 전력산업 측면에서는 NERC와 EPRI가 실무를 주도합니다. NERC는 아직 EMP 분석의 과학적 기반이 GMD만큼 성숙하지 않았다고 보면서도, 성능 기대치 설정, 취약성 평가 방법, 복구 협조, 교육, 국가 차원의 경보체계 등을 권고합니다.
EPRI는 실제 전력망 운용 관점에서 리스크 기반 투자와 기존 보호 체계와의 충돌 최소화를 강조합니다.
10. 현실적 한계와 논쟁점
EMP 논의는 과장과 축소가 동시에 존재합니다. 한쪽은 EMP를 거의 종말 시나리오로 묘사하고, 다른 쪽은 너무 낮은 확률이라 사실상 무시해도 된다고 봅니다.
그러나 공식 문서들을 종합하면, 더 타당한 결론은 저확률·고충격 리스크이며, 정확한 피해 규모는 가정과 방호 수준에 매우 민감하다는 것입니다.
NERC는 분석 방법론 자체가 아직 성숙 중이라고 밝혔고, OSTP도 데이터 부족과 모델 의존성을 주요 도전으로 봅니다. 또한 모든 위협이 같은 것은 아닙니다. 비핵 EMP/HPM은 국지적·표적형으로 보는 편이 타당하고, HEMP는 광역형, GMD는 자연기원 장기 저주파형으로 봐야 합니다.
이를 혼동하면 방어 전략도 왜곡됩니다.
11. 대상별 권고
국가·지자체 차원에서는 에너지와 통신을 1순위로 보고, 병원·상하수도·교통·데이터센터와의 연쇄 의존성을 함께 모델링해야 합니다.
이를 위해 CISA의 중요도 기반 보호 수준 선정과 DOE의 모니터링 전략을 결합하는 것이 합리적입니다.
중요 인프라 운영자에게는 케이블 입구점 보호, 광통신화, 차폐 제어실, 백업전원 보호, 예비품 보호 저장, 블랙스타트·복구 절차 검증이 가장 실용적입니다.
전력사라면 변압기와 계전 보호계통에 대한 운영 데이터 확보와 GIC/GMD 연계 분석이 중요합니다.
기업·데이터센터에는 건물 전체 차폐보다 전력·통신 입구점 보호, UPS 구조 검토, 금속 케이블 최소화, 핵심 장비 분리 보관, 외부 통신 이중화가 현실적입니다.
CISA 가이드라인은 이러한 접근을 보호 수준에 따라 단계화하고 있습니다.
일반 가정 수준에서는 국가 인프라와 달리 군사급 대책이 현실적이지 않습니다. 다만 전원 차단·분리, 최소한의 예비 전자기기 보호 보관, 장기 정전 대비 물·식량·통신 대안 확보 같은 재난 대비 관점은 의미가 있습니다.
이는 EMP뿐 아니라 태풍, 산불, 정전 같은 다른 재난에도 공통으로 유효합니다.
12. 결론
EMP 위협은 “영화 같은 공포”로 소비되기 쉽지만, 실제로는 전자공학, 전력계통공학, 통신공학, 재난복구, 국가안보가 만나는 복합 리스크입니다.
핵심은 세 가지입니다.
첫째, EMP는 실재하는 물리 현상이고 일부 역사적 사례가 있으며, 자연기원 GMD 역시 반복될 수 있다.
둘째, 피해는 단일 장비보다 인프라 간 연쇄효과에서 커진다.
셋째, 현실적인 해법은 핵심 자산 우선 보호 + 모니터링 + 운영 절차 + 복구 능력 강화다.
가장 균형 잡힌 정책 방향은 공포 마케팅도, 무시도 아닙니다. 전력·통신 핵심 노드의 실질적 복원력 투자가 답입니다.

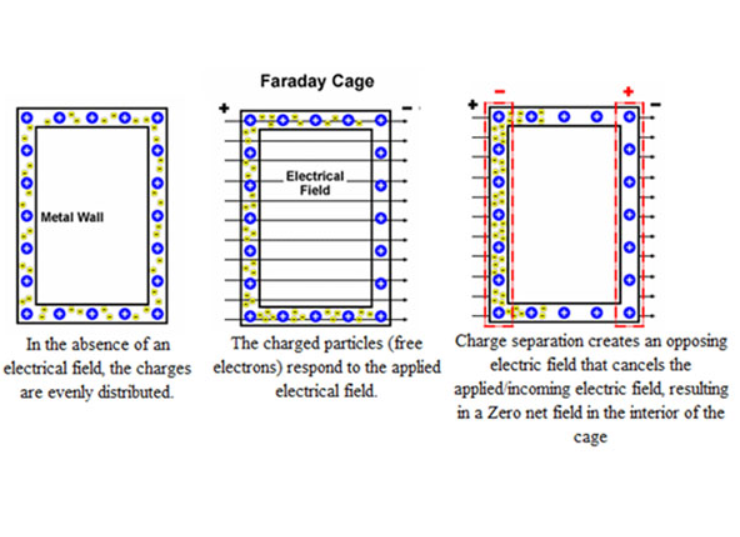

퍼러데이 케이지 -엠제이이엔씨
