전자파 차폐재의 분류

전자파 차폐재의 종류

​

1 의미

전자파 차폐재는 외부 전자파가 장비 내부로 유입되거나, 반대로 내부에서 발생한 전자파가 외부로 방출되는 것을 줄이기 위해 사용하는 재료 및 구조를 말한다.

전자파 차폐의 핵심 성능 지표는 차폐효율(SE, Shielding Effectiveness) 이며, 이는 전자기장의 세기를 얼마나 감쇠시키는지로 평가된다.

일반적으로 차폐는 반사(reflection), 흡수(absorption), 그리고 구조 내부의 다중 반사를 통해 이루어진다.

효과적인 차폐재는 보통 높은 전기전도도, 자기적 특성(자기투과성), 큰 계면면적, 전기적 분극특성, 그리고 층상·다공성·복합 구조 설계 가능성을 가진다.

전도성이 높은 재료는 반사형 차폐에 유리하고, 자기적 특성이 큰 재료는 전자파 흡수에 유리하다.

최근에는 단순 금속판뿐 아니라 고분자· 탄소 복합재, 전도성 코팅, 가스켓, 허니컴 벤트 등 다양한 형태의 차폐 솔루션이 사용된다.



2. 차폐재의 기본 분류

전자파 차폐재는 재료 관점에서 보면 크게 금속계, 고분자·탄소 복합계, 코팅·잉크형, 가스켓·실링형, 메쉬·포일·벤트형으로 나눌 수 있다.

더 넓게는 금속, 고분자, 탄소, 세라믹, 시멘트계 복합재, 하이브리드 재료까지 포함해 분류한다.

산업 현장에서는 실제 조립성과 냉각, 밀봉, 경량화 요구 때문에 재료 자체보다 “어떤 형태로 적용하느냐” 가 더 중요해지는 경우가 많다.



3. 주요 종류별 특징과 용도



3-1. 금속계 차폐재

금속계 차폐재는 가장 전통적이고 성능이 검증된 전자파 차폐재다. 구리, 알루미늄, 니켈, Monel 같은 금속 및 금속 합금이 대표적이며,

높은 전기전도도를 바탕으로 우수한 차폐 성능을 제공한다. 특히 확장금속포일(expanded metal foil)은 전기적으로 연속적인 경로를 가지면서도 얇고,

강하고, 유연하며, 복잡한 곡면에도 잘 적응해 복합 구조물 제조에 적합하다.

또한 차폐효율은 재료 종류, 두께, 개구부 크기, 단위 면적당 개구 수에 따라 조절할 수 있다.

금속계 차폐재는 차폐 인클로저, 가스켓, 환기 스크린, 케이블 차폐, 적층 구조물, 항공기 조종석 전자장비 등에 널리 사용된다.

구조가 단순하고 신뢰성이 높아 항공우주, 자동차, 의료기기, 산업 전자장비 분야의 기본 차폐 수단으로 많이 적용된다.

​

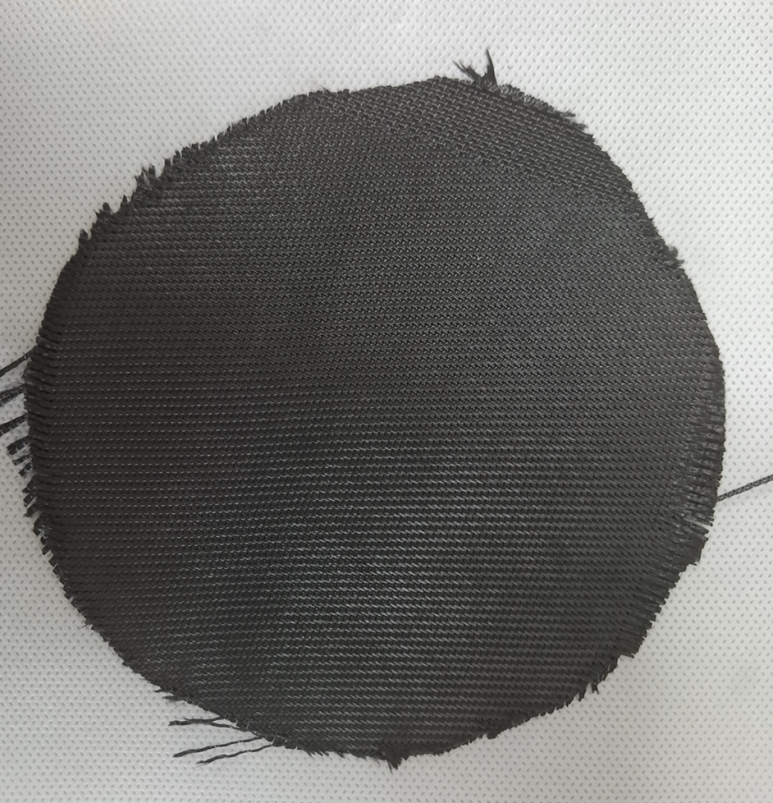

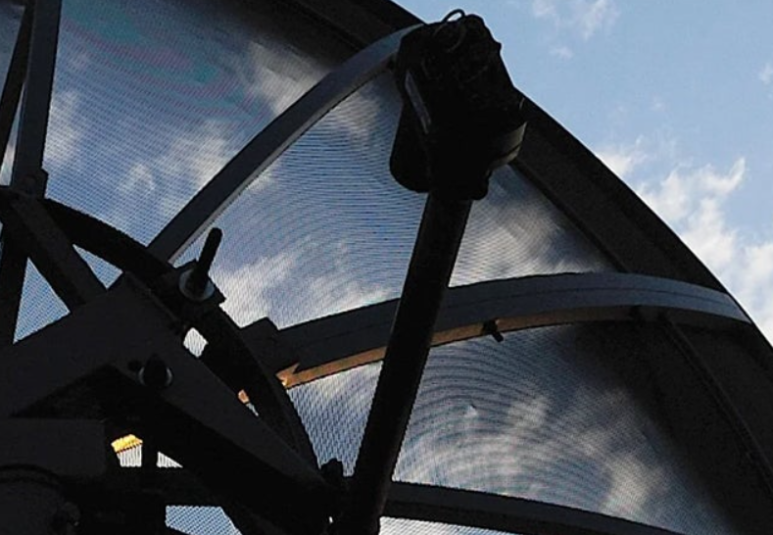

금속차폐재 - 엠제이산업

그림 1. 확장 금속 포일은 얇고 가볍지만 연속적인 전도 경로를 확보할 수 있어 인클로저, 가스켓, 케이블 차폐 등에 적합하다.



3-2. 메쉬· 포일· 허니컴 벤트형 차폐재

이 유형은 금속을 메쉬(mesh), 포일(foil), 허니컴(honeycomb) 구조로 가공해 전자파 차폐와 공기 흐름 또는 경량화를 동시에 확보하는 방식이다.

대표적으로 알루미늄 허니컴 벤트 패널은 전자 인클로저에서 냉각과 환기가 필요할 때 사용되며,

“waveguide beyond cutoff” 원리를 이용해 공기는 통과시키면서 전자파는 감쇠시킨다.

허니컴 구조는 높은 차폐 성능, 우수한 통풍성, 경량성을 동시에 만족시키는 것이 장점이다.

대표 용도는 전자 인클로저, 공조장치, 팬 하우징, EMC 랙, 통신 셸터 등이다. 즉, 내부 전자장비 보호와 함께 발열 관리가 중요한 설비에 적합하다.

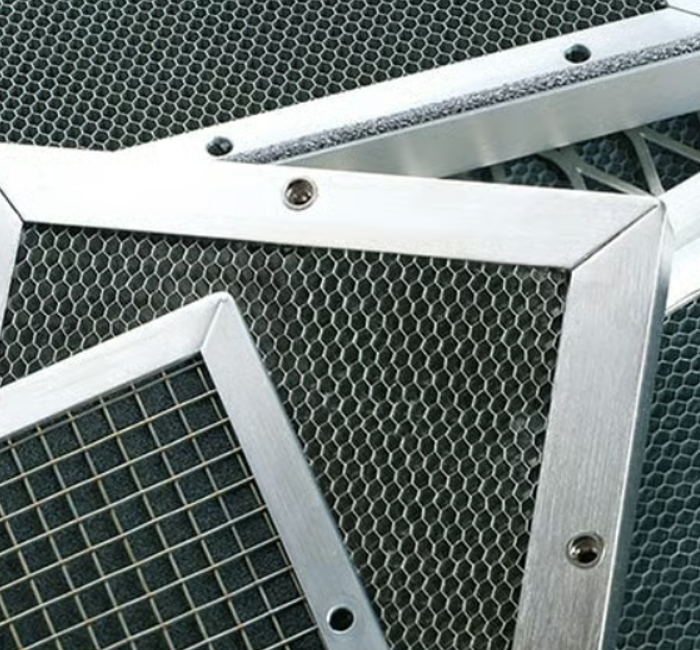

벤트형 차페재- 엠제이산업

그림 2. 허니컴 EMI 벤트 패널은 공기 흐름을 확보하면서도 EMC 적합성을 유지해야 하는 전자 인클로저에 사용된다.

​

3-3. 전도성 엘라스토머·가스켓형 차폐재

전도성 엘라스토머와 가스켓은 하우징의 결합면, 도어, 커버, 플랜지 같은 틈새에서 전자파 누설을 막기 위해 사용된다.

TE Connectivity 자료에 따르면 이러한 재료는 실리콘 또는 플루오로실리콘에 고전도성 입자를 충전한 형태가 많으며,

낮은 접촉저항, 갈바닉 적합성, 우수한 EMI/RFI 차폐 성능, 그리고 환경 실링 기능을 동시에 제공한다.

즉, 전자파 차폐와 방수· 방진· 내환경성을 함께 만족시켜야 하는 장비에 매우 유용하다.

이러한 가스켓형 차폐재는 인클로저 도어, 패널 결합부, 커넥터 주변, 자동차 전장 하우징, 방산·항공 장비 외함 등에 많이 사용된다.

특히 금속 인클로저만으로는 완전한 Faraday cage를 만들기 어려운 접합부에서 핵심적인 역할을 한다.



3-4. 전도성 코팅· 잉크형 차폐재

전도성 코팅은 은, 탄소, 은도금 구리 같은 전도성 안료를 페인트나 코팅 수지에 혼합해 표면에 분사하거나 인쇄하는 방식이다.

PPG 자료에 따르면 이러한 코팅은 전류와 신호를 전달할 뿐 아니라 EMI/RFI 차폐와 정전기 방전(ESD) 보호까지 수행할 수 있다.

또한 금속뿐 아니라 플라스틱, 유리, 필름 기판에도 적용할 수 있어 설계 자유도가 높다.

전도성 코팅과 인쇄형 잉크는 스마트폰· 가전의 터치 회로, 막 스위치, 웨어러블 의료기기 바이오센서, 차량 탑승 감지 센서,

RFID·GPS·Bluetooth·5G 안테나, 군수 장비, 항공 전자 시스템, 의료용 이식기기 보호 등에 쓰인다.

즉, 단순 차폐재라기보다 차폐와 회로 기능을 동시에 겸하는 지능형 재료군으로 볼 수 있다.



3-5. 고분자· 탄소 복합 차폐재

최근 가장 주목받는 분야는 고분자와 탄소 기반 필러를 결합한 복합 차폐재다.

학술 리뷰에 따르면 EMI 차폐용 재료는 금속 외에도 고분자, 탄소, 세라믹, 시멘트계 복합재, 하이브리드 재료로 확장되고 있으며,

특히 탄소 기반 고분자 복합재는 비용 효율성, 경량성, 가공성, 다기능성 때문에 관심이 크다.

이들 재료는 보통 그래핀, 탄소나노튜브, 탄소섬유 등 전도성 탄소 재료를 고분자 매트릭스에 분산시켜 제조하며,

구조를 층상, 발포형, 분리형 네트워크, 하이브리드 구조로 설계함으로써 차폐 성능을 조절할 수 있다.

장점은 금속 대비 가볍고, 부식에 덜 민감하며, 기계적 기능과 차폐 기능을 동시에 부여할 수 있다는 점이다.

따라서 휴대용 전자기기, 항공우주용 경량 구조물, 차세대 웨어러블 디바이스 등에 적합하다.



3-6. 자기성·흡수형 차폐재

전자파 차폐는 단순히 “막아내는 것”뿐 아니라 “흡수해 약화시키는 것”도 중요하다.

학술 리뷰에서는 자기적 특성이 전자파 흡수에 중요한 역할을 하며, 고전도 재료가 주로 반사 중심인 반면

자기성 재료나 복합 구조는 흡수 손실을 높일 수 있다고 설명한다.

특히 계면이 많고 구조가 복잡한 재료일수록 다중 반사와 흡수가 증가해 차폐효율 향상에 도움이 된다.

이러한 흡수형 설계는 전자파를 단순 반사시키기보다 내부에서 소멸시키는 데 유리하므로,

반사로 인한 2차 간섭을 줄여야 하는 정밀 전자장비, 복합 전자모듈, 고주파 환경 등에서 중요성이 커지고 있다.

​

4. 제품 적용 레벨별 차폐 구조

전자파 차폐는 재료 선택뿐 아니라 어느 레벨에서 적용하느냐도 중요하다.

자동차 및 전장 설계 자료에 따르면 차폐는 보통 인클로저 수준, 모듈 수준, PCB 수준으로 나뉜다.

인클로저 수준에서는 외함 전체가 Faraday cage 역할을 하며, 모듈 수준에서는 드라이브나 디스플레이 같은 하위 전자모듈을 보호하고,

PCB 수준에서는 실드 캔(shielding can)으로 IC 같은 개별 부품을 감싼다.

즉, 동일한 전자파 차폐재라도 적용 위치에 따라 요구 성능과 형태가 달라진다.

외함에는 금속판·코팅·가스켓이, 모듈에는 메쉬·가스켓이, PCB에는 초소형 실드 캔이나 코팅이 적합하다.



5. 산업별 주요 용도

​

5-1. 전자·통신 분야

전자파 차폐재는 서버, 통신장비, 계측장비, 전자 인클로저, 케이블, 팬 하우징, EMC 랙, 통신 셸터 등에 사용된다.

특히 발열이 큰 장비는 허니컴 벤트 같은 공기 유동형 차폐 솔루션이 중요하다.

​

5-2. 자동차·전기차 분야

전기차는 배터리, DC/DC 컨버터, 보조 배터리, 고전압 시스템 등 EMI 발생원이 많고, ADAS와 내비게이션 등 RF 신호 민감 장치도 많아 차폐가 매우 중요하다.

따라서 자동차 분야에서는 배터리 팩 차폐, 전장 모듈 실드, PCB 캔, 가스켓 실링, 충전 인프라 차폐가 핵심 적용처다.

​

5-3. 항공우주·방산 분야

항공우주와 방산 장비는 미세한 전자 간섭도 시스템 신뢰성에 치명적일 수 있기 때문에, 확장 금속 포일, 차폐 인클로저, 케이블 차폐, 코팅, 조종석 전자장비용 차폐 구조가 중요하다.

PPG는 자사 확장 금속 포일이 항공우주, 자동차, 의료 전자장비 보호에 사용된다고 설명한다.

​

5-4. 의료 분야

의료 전자기기와 이식형 장치는 EMI/RFI에 매우 민감하다. 전도성 코팅은 심박조율기, 이식형 신경자극기, 웨어러블 바이오센서 등 민감 기기 보호에 사용되며, 차폐 실패는 안전 문제로 직결될 수 있다.

​

5-5. 산업 설비 분야

산업용 제어반, 공조장치, 팬 하우징, 통신 셸터, 전자 캐비닛 등에서는 냉각과 차폐가 동시에 중요하다. 이 경우 금속 인클로저, 허니컴 벤트, 도어 가스켓, 케이블 차폐가 조합되어 사용된다.



6. 종류별 비교표

종류	핵심 특징	장점	대표 용도
금속계 차폐재	높은 전도도, 안정적 차폐	높은 SE, 신뢰성 높음	인클로저, 케이블, 항공우주 전자장비
메쉬·포일·허니컴형	통풍·경량과 차폐 동시 확보	냉각과 EMC 동시 대응	팬 하우징, 통신 셸터, 전자 캐비닛
전도성 엘라스토머·가스켓	결합부 틈새 차폐 + 실링	접촉저항 낮음, 환경 밀봉 가능	커버, 도어, 플랜지, 자동차 전장
전도성 코팅·잉크	표면 도포·인쇄형 차폐	경량, 복잡 형상 대응, 플라스틱 적용 가능	스마트기기, 의료기기, 센서, 안테나
고분자·탄소 복합재	경량, 구조 설계 유연	다기능성, 경량화, 부식 저감	웨어러블, 휴대기기, 경량 구조물
자기성·흡수형 재료	흡수 중심 차폐	반사 저감, 정밀 환경 유리	고주파·정밀 모듈·복합 차폐 구조



7. 차폐재 선정 시 고려사항

​

전자파 차폐재 선정에서는 단순히 차폐효율 수치만 볼 것이 아니라

주파수 대역, 외부 자기장/전기장 특성, 열관리 필요성, 무게 제한, 내식성, 조립 구조, 접촉저항, 환경 실링 여부, 가공성, 비용을 함께 고려해야 한다.

예를 들어 외함 전체를 막는 경우와 PCB의 특정 칩만 차폐하는 경우는 필요한 재료와 구조가 완전히 다르다.

또한 전도성 금속은 매우 강력한 차폐 성능을 제공하지만, 최근에는 경량화와 복합 기능 요구 때문에 코팅형, 복합재형, 흡수형 구조가 점점 중요해지고 있다.

결국 최적의 전자파 차폐 설계는 하나의 재료가 아니라 금속 + 가스켓 + 코팅 + 구조 설계를 조합한 시스템 접근이 되는 경우가 많다.



8 전자파 차폐제와 일반금속 차폐재의 비교

​

1) 핵심 차이

가장 큰 차이는 범위와 설계 목적입니다.

전자파 차폐재는 “전자파를 줄이기 위한 모든 재료와 구조”를 뜻하고,

일반 금속 차폐재는 그중에서도 금속의 높은 전기전도도를 이용해 전자파를 반사·차단하는 전통적인 방식을 말합니다.

금속은 차폐 성능이 강력하고 예측 가능하지만, 최근 전자기기에서는 경량화, 유연성, 내식성, 성형성, 흡수형 차폐 요구가 커지면서

고분자· 탄소복합재나 전도성 코팅 같은 비금속계 전자파 차폐재가 많이 쓰이고 있습니다.

금속 차폐재는 주로 반사 중심 차폐에 강합니다. 반면 최신 전자파 차폐재는 반사뿐 아니라 흡수(absorption) 와 다중 반사까지 활용하도록 구조를 설계할 수 있어,

2차 간섭을 줄이는 데 더 유리할 수 있습니다. 금속이 전자파를 주로 반사하기 때문에 “secondary pollution”, 즉 반사에 따른 2차 간섭 문제가 생길 수 있다고 설명합니다.



2) 한눈에 보는 비교표

비교 항목	전자파 차폐재(넓은 개념)	일반 금속 차폐재(금속판·금속포일·금속메쉬 등)
개념	EMI 차폐 목적의 모든 재료·구조	EMI 차폐재 중 금속 기반 재료
대표 재료	금속, 전도성 고분자, 탄소복합재, 세라믹, 코팅, 가스켓, 허니컴 벤트	구리, 알루미늄, 니켈, Monel, 강판 등
주된 차폐 메커니즘	반사 + 흡수 + 다중반사 설계 가능	반사 중심, 높은 전도도 기반
무게	경량화 설계 가능	상대적으로 무거움
가공성	코팅, 필름, 복합재, 유연재 등 다양한 형상 가능	판재·포일·메쉬 가공은 우수하나 복잡 형상 제약 존재
내식성	고분자/복합재/코팅형은 유리	일반적으로 금속은 부식 관리 필요
유연성	높게 설계 가능	제한적
차폐 신뢰성	설계와 제조 품질에 따라 차이 큼	성능이 비교적 예측 가능하고 안정적
비용	재료군에 따라 다양	단순 금속 차폐는 비교적 표준화되어 있음
대표 용도	모바일, 웨어러블, 경량 구조물, 코팅형 하우징, 복합 전장	인클로저, 케이블 실드, 랙, 항공전자, 산업장비 외함



3) 전자파 차폐재의 장점과 단점

전자파 차폐재 전체를 넓게 보면 가장 큰 장점은 선택지가 많다는 점입니다.

금속처럼 강한 차폐가 필요한 경우도 대응할 수 있고, 반대로 가볍고, 유연하고, 부식에 강하고, 플라스틱 하우징에도 적용 가능한 재료도 선택할 수 있습니다.

특히 전도성 고분자나 복합재는 금속보다 가볍고 가공이 쉬우며, 흡수형 차폐 구조를 설계해 반사 문제를 줄이기 좋습니다.

이런 이유로 최신 전자기기, 웨어러블, 경량 전장 부품에 유리합니다.

반면 단점도 있습니다. 고분자 복합재 계열은 차폐 성능을 높이기 위해 전도성 필러를 많이 넣으면 기계적 성질과 가공성이 떨어지고 비용이 올라갈 수 있습니다.

또 필러 분산 불량, 층간 접합 문제, 균열, 미세공극 등이 생기면 성능 편차가 커질 수 있습니다. 즉, 금속판처럼 단순하고 예측 가능한 재료보다 설계와 제조 품질의 영향을 더 크게 받습니다.



4) 일반 금속 차폐재의 장점과 단점

금속 차폐재의 가장 큰 장점은 높은 전기전도도에 기반한 강력하고 안정적인 차폐 성능입니다.

PPG 자료에 따르면 확장 금속 포일은 전기적으로 연속적이고, 전도성이 예측 가능하며,

두께·개구 크기·개구 수를 조절해 차폐효율을 설계할 수 있습니다.

또한 얇고 강하며 유연한 형태로도 만들 수 있어 인클로저, 가스켓, 케이블 차폐, 적층 구조 등에 폭넓게 쓰입니다.

하지만 금속은 일반적으로 밀도가 높고, 부식 문제가 있으며, 가공 자유도가 제한적일 수 있습니다.

금속의 단점으로 고밀도, 가공 어려움, 낮은 내식성을 지적합니다.

또한 금속 차폐는 전자파를 주로 반사시키기 때문에, 반사된 전자파가 다른 부품에 다시 영향을 주는 문제가 생길 수 있습니다.

그래서 작은 모바일 기기나 복잡한 안테나 주변에서는 금속만으로 해결하기보다 코팅, 가스켓, 복합재를 같이 쓰는 경우가 많습니다.



5) 적용 분야 차이

​

전자파 차페재가 유리한 분야

전자파 차폐재 중 비금속·복합형 재료는 모바일 기기, 웨어러블, 자동차 경량 전장, 플라스틱 하우징, 의료기기, IoT 센서에 유리합니다.

전도성 코팅은 플라스틱·유리·필름에도 적용 가능해서 스마트폰, 터치패널, 바이오센서, 안테나, 의료용 장치 등에 적합합니다.

또 고분자 복합재는 가볍고 부식에 강해 경량 구조가 중요한 응용처에서 장점이 큽니다.



일반 금속 차페재가 유리한 분야

금속 차폐재는 전자 인클로저, 케이블 차폐, 랙, 항공우주 전자장비, 산업 제어함체, 통신 장비, 조종석 전자장비 같은 분야에 특히 강합니다.

구조가 단순하고 차폐 성능이 강해 “확실하게 막아야 하는” 응용처에 적합합니다.

TE 자료의 허니컴 벤트처럼 금속 구조를 활용하면 전자 인클로저, 팬 하우징, EMC 랙, 통신 셸터에서 통풍과 차폐를 동시에 확보할 수도 있습니다.



6) 실제 설계에서는 어떻게 선택하나?

실무에서는 둘 중 하나만 고르는 경우보다 혼합 적용이 더 많습니다. 예를 들어 외함은 금속판으로 만들고, 틈새는 전도성 가스켓으로 막고,

내부 플라스틱 부품에는 전도성 코팅을 적용하고, 발열 부위에는 허니컴 벤트를 넣는 식입니다.

자동차 분야에서도 차폐는 인클로저 수준, 모듈 수준, PCB 수준으로 나누어 적용하며, 각각에 맞는 재료가 다릅니다.

금속 차폐재는 “강하고 확실한 차폐”에 유리하고, 전자파 차폐재 전체 개념은 “상황에 맞게 차폐 성능· 무게· 유연성· 가공성· 내식성까지 최적화하는 선택지”에 가깝습니다.

​

9. 결론

전자파 차폐재는 전자장비의 신뢰성, 안전성, 법규 적합성(EMC) 확보를 위해 필수적인 기능성 재료다.

전통적인 금속계 차폐재는 여전히 가장 강력하고 보편적인 수단이며, 가스켓·실링재는 결합부 누설을 막고, 허니컴 벤트·메쉬는 냉각과 차폐를 동시에 달성하며,

전도성 코팅·잉크는 복잡 형상과 경량 제품에 적합하고, 고분자· 탄소 복합재는 차세대 경량·다기능 차폐재로 주목받고 있다.

따라서 전자파 차폐재의 선택은 “무엇이 가장 강한가”보다 “어떤 주파수·환경·형상·열 조건에서 어떤 방식으로 차폐할 것인가”의 문제다.

앞으로는 고전도 금속 중심 설계와 함께, 흡수형 복합재 및 경량화 차폐 구조의 비중이 계속 커질 가능성이 높다.
