전자파 차폐의 의미 및 목적
1 전자파 차폐란?
전자파 차폐(Electromagnetic Shielding)란 전파가 특정 공간이나 장치에 침투하거나 간섭하는 것을 방지하기
위하여 전도성 또는 자성 소재를 사용하는 기술을 말합니다. 전자 기기에서 발생하는 불필요한 신호인 전자파
간섭(EMI; Electromagnetic Interference)을 차단하여 장치의 성능 저하나 오작동을 방지하는 것이 핵심입니다.
2 차폐의 목적과 중요성
- 기기 보호 : 민감한 의료 기기나 항공 전자 장비의 데이터 오류 및 고장을 방지합니다.
- 신뢰성 향상 : 신호 품질을 개선하고 전자 부품의 수명을 연장합니다.
- 안전 보장 : 강한 전자파 노출로부터 인체와 정밀 장비를 보호합니다.

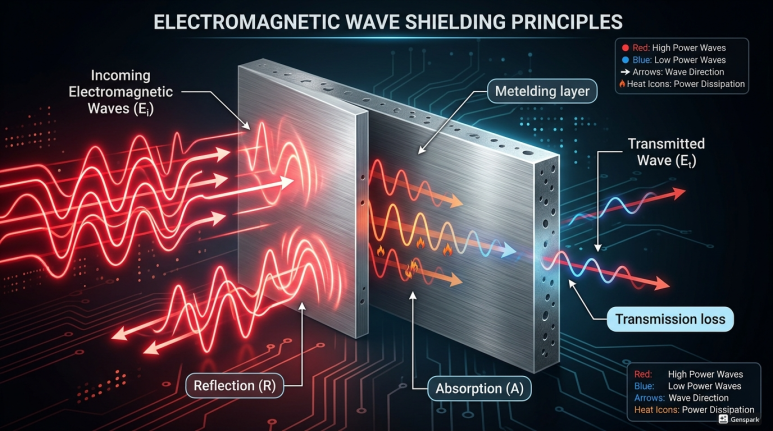

전자파 차폐의 3대 메커니즘
전자파가 차폐재를 만났을 때 발생하는 물리적 현상은 다음과 같습니다.
1 반사 손실 (Reflection Loss ): 전자파가 도체 표면의 자유 전자와 상호작용하여 튕겨 나가는 현상입니다.
전기 전도도가 높은 금속(구리, 알루미늄 등)에서 주로 발생합니다.
2 흡수 손실 (Absorption Loss ): 차폐재 내부로 들어온 에너지가 열 에너지로 변환되어 사라지는 현상입니다.
투자율이 높은 자성 소재나 두꺼운 소재일수록 효과적입니다.
3 다중 반사 (Multiple Reflection ): 차폐재 내부의 경계면에서 여러 번 반사되며 감쇄되는 현상입니다.
소재가 매우 얇거나 다공성 구조일 때 발생합니다.
(차폐효과공식 : Decibel)
주요 차폐 소재 및 기술
1 전도성 소재 (반사 중심)
- 금속류: 구리(Cu), 알루미늄(Al), 은(Ag). 호일이나 메쉬 형태로 사용됩니다.
- 전도성 코팅/원단: 은이나 탄소 입자를 포함한 페인트나 도금된 직물로 가스켓이나 테이프를 제작합니다.
2 자성 소재 (흡수 중심)
- 페라이트(Ferrite): 산화철 기반 세라믹으로 변압기, 인덕터의 EMI 노이즈 제거에 필수적입니다.
- 뮤메탈(Mu-metal): 니켈-철 합금으로 저주파 자기장 차폐 성능이 매우 우수합니다.
3 특수 구조: 패러데이 케이지 (Faraday Cage)
외부의 전기장을 차단하기 위해 도체로 만든 밀폐형 구조물입니다. 내부 전기장을 0으로 만들어 외부 간섭을
완전히 차단하는 원리입니다.
실무 설계 및 테스트 표준
1 설계 시 고려사항
- 개구부(Slot) 관리: 케이블 구멍이나 통풍구 크기는 차단 주파수 파장의 1/20 이하로 설계해야 성능 저하를 막을 수 있습니다.
- 접지(Grounding): 차폐재가 안테나 역할을 하지 않도록 반드시 시스템 접지에 연결해야 합니다.
2 주요 테스트 표준
- MIL-STD-285 / IEEE 299: 함체 및 소재의 차폐 효과 측정 표준.
- EMC(전자파 적합성): 기기가 외부 간섭에도 잘 작동하고, 외부로 간섭을 내뿜지 않는 능력을 인증하는 규정(FCC, CE 등).
개발 방향과 미래 트렌드
현대 전자기기의 고밀도화에 따라 전자파 차폐 기술은 더욱 정밀해지고 있습니다.
- 신소재 도입: 그래핀(Graphene), MXene 등 초경량·고효율 나노 소재 개발.
- 공정 통합: 반도체 패키징 단계에서 차폐 기능을 통합하는 EMC 패키징 기술 확산.
- 고주파 대응: 5G/6G 및 자율주행 센서용 초고주파 흡수체 기술의 중요성 증대.

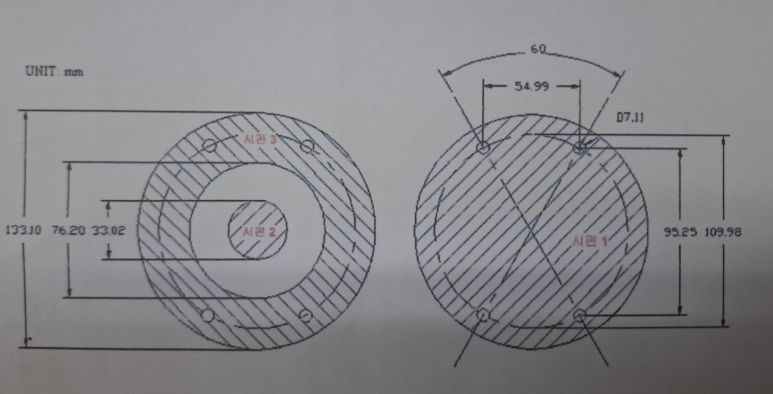

차폐 시료 - 엠제이이엔씨
