철판의 종류 철강의 종류

철강의 종류

철강은 탄소함유량에 따라서 순철, 강, 선철로 나누어 집니다

일반적으로 탄소함유량이 많아질수록 강도가 더 강해집니다

​

---



순 철 : 어떠한 다른 원소도 들어있지 않은 순수 100%의 철을 말합니다

​

탄소강 : 탄소를 함유한 합금을 의미합니다.

0.02~2.0%(실제 탄소강은 0.4~1.7%의 탄소를 함유)의 탄소함유량을 가진 철강을 통칭함

​

저탄소강 : 0.02~0.25%정도의 탄소를 함유한 철강으로 주로 철판, 철근, 철사 등에 사용

중탄소강 : 0.3~0.6%정도의 탄소함유량을 가진 철강으로 기어, 차축 등 기계부품 구조용재료 사용

고탄소강: 0.6~1.5%내외의 탄소함유량을 가지며 강한 내구성이 특징이기 때문에 칼, 끌, 망치 등과 같은

공구에 주로 사용

​

탄소강 대표소재 :

SS41=SS400=SS275: 모두 같은 소재​이며, 일반구조용으로 사용하기에 적합한 인장강도

400Mpa(N/㎟), 항복강도 275Mpa(N/㎟)를 보장하는 철강 소재임.

​

SPHC : SS400의 대용으로 널리 사용되는 자재로, 14t이하의 국산 열연재(구로판, HR등으로 불리는)

는 SS400대신 SPHC가 통용됨.

SPHC는 1.2~14t의 판재로만 생산되는 SS400의 대체재로 인장강도는 낮지만

그만큼 연신율이 좋아 굽힘가공성이 우수하기 때문에 일반적으로 자동차, 전자, 기계부품 등

판재를 가공하여 사용하는데에 적합한 소재임. 단 건설현장 등 구조용으로 사용할 때에는

힘을 받는 환경을 고려하여 SS400을 사용함.

​

GS400 : 제너럴스틸(GS)+인장강도를 의미하는 400을 합친 이름으로 포스코에서 생산하는 SS400의

대응재임. 포스코에서 재고슬라브의 처리와 수입산 저가 일반재에 대응하기위하여

SS400-A를 생산하기 시작하였고, 2014년부터는 GS400이라는 자체적인 규격으로

고정생산하기 시작함. SS400-A 또는 GS400도 결국 SS400과 동일하다고 생각하시면 됨.

특징으로는 SPHC 대비하여 연신율 10~20%저하, 인장강도 30% 높음으로

SPHC보다는 SS400과 기계적 성질 및 가공성이 더 유사하다고 볼 수 있음.

​

​

주 철 : 탄소함유량이 2~6%정도로 높은 경도와 기계가공성이 우수하며 가격이 저렴한 것이 특징

수도관, 난방용품, 농기구 맨홀뚜껑등 일반주물에 사용. 인장강도와 휨강도가 작아

깨지거나 부서지기 쉽다는 단점이 있어 단순 성형은 가능하지만 단련은 불가능

​

특수용도강 (스텐) : 철에 티타늄, 니켈, 구리등을 섞어 부식과 스크레치에 강하게 만든 특수용도강

(스테인레스스틸)

​

​

---





철판의 종류

​열연코일(HR):

고온으로 가열한 후 열간상태에서 압연하여 코일상으로 감은 제품으로 표면산화물이 있는 일반 열연강판과 표면 산화물을 제거한 산세강판(PO)로 나누어짐.

​

냉연코일(CR)

냉연코일은 상온에서 냉간압연한 비교적 얇은 강판으로 HR에 비해 표면이 미려하고 두께가 거의 정확하고 일정하며 가공성이 우수한 특성을 가지고 있음.

PO,CR은 표면 산화물이 제거되어 깨끗해 보이지만 쉽게 산화된다는 단점이 있어 이 점을 유의해야함.

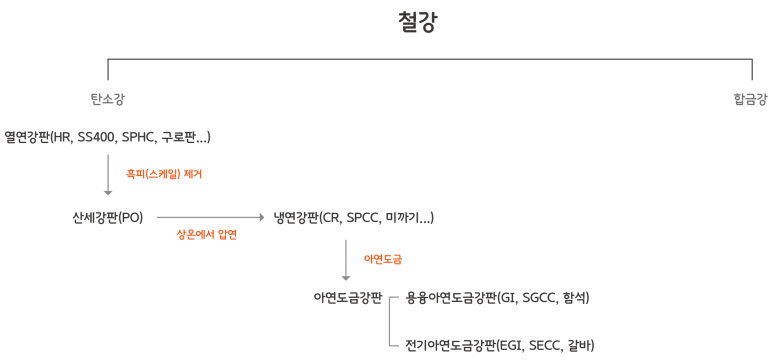

일반적인 생산과정은 열연강판 표면에 부착된 스케일(산화피막)을 산으로 용해해 제거하고(PO).

이렇게 스케일을 제거한 뒤 상온에서 냉간압연하면 냉간압연강판(CR)이 생산됨

(주요특징)

1. 얇고, 정밀한 두께를 가진다.

2. 표면이 균일하고 깔끔하다.

3. 탄소량이 0.15%이하로 부드럽기 때문에 가공성과 성형성이 우수하다.

4. 스테인레스계 재료에 비해 저렴하기 때문에 비용을 절감하면서도 고품질 고정밀 마무리가 가능하다.

라고 할 수 있습니다.

5 단점은 표면 스케일을 제거했기 때문에 산화하기가 매우 쉽다는 점임.

이러한 단점을 보완하기 위하여 CR판에 아예 도금을 해서 생산하는 제품이 잇는데

아연을 도금한 용융아연도금강판(GI,GA)와 전기아연도금강판(EGI)가 대표적임

​

후판(Heavy Plate)

코일로 감지 않은 열연강판으로 주로 6mm이상의 두꺼운 철판을 말합니다.

현장에서는 열연코일과 후판을 구분하기보다는 표면산화물이 있는 철판을 "구로판" 또는 "HR"이라고 부르고 표면산화물을 제거한 산세강판 PO판으로 부르며 용도에 따라 구분합니다.

​

​

도금강판(Coated Sheet) -냉연코일의 단점을 보완한 제품

​

GI (함석) : 용융아연도금강판(GI)은 아연을 녹인 욕조에 강판을 담궈 도금한 강판.

두껍게 도금이 되기 때문에 뛰어난 내식성을 가집니다.

(용융, 전기아연도금 모두 필요에 따라 도금의 두께를 조절할 수는 있습니다.)

대신 EGI에 비해 표면이 덜 매끄럽고, 프레스 가공시에 도금층에 파우더링이나 크랙 등이 생 길 수 있다는 점, 용접에 불리하다는 단점이 있음.

정밀한 가공보다는 내식성이 더 중요한 닥트 등의 제조에 적합함.

​

EGI (갈바) : 전해도금방식을 이용하여 도금한 강판.

EGI는 아연 파우더를 바른 것 처럼 얇고 도금됨

절곡, 프레스성형 등을 해도 도금에 크랙등이 생기지 않고, 용접이 쉬움

완성한 뒤에 도색도 잘 먹으니 간판이나 인테리어의 외벽처럼 깔끔한 마무리가 필요한

곳이나 자동차 처럼 복잡하고 정밀한 프레스가공이 필요한 제품에 적합한 판재임



---

​

​

​
