알루미늄 압출

[ 알루미늄 압출공정]

​

​

알루미늄 압출공정은 위에 표와 같은 방식으로 제품이 만들어집니다

각 공정을 하나씩 설명하자면 다음과 같습니다

​

​

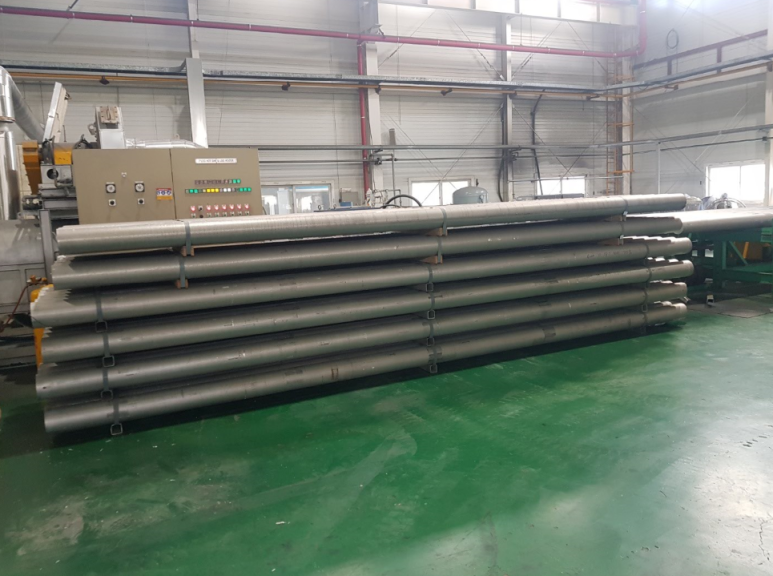

[1 알루미늄 빌렛입고]

이전에 올린 글에서는 말했다시피 알루미늄은 보크사이트에서 추출하는 과정을 거처 알루미늄 괴로 만들어지고

이 괴를 다시 녹여 알루미늄 빌렛을 만듭니다. 알루미늄 빌렛을 만드는 이유는 순수 알루미늄은 강도가 약하여

여러 종류의 금속을 섞어서(일명 합금) 강도가 강한 알루미늄 합금을 만들기 위함입니다.

우리 일상생활에서는 강도가 강한 6061, 6063, 6N01의 알루미늄 빌렛을 많이 사용합니다

이런 빌렛을 만드는 공정은 엄청난 전기를 사용하기 때문에 우리나라에서는 대부분 수입에 의존하고 있습니다.

한국에 빌렛을 직접제조하는 업체도 있지만 그런 업체는 특수한 목적에 합금제조를 위해서 생산하는 것이지

일반적으로 사용되는 빌렛의 경우 수지타산이 맞지않아 거의 제조를 하지 않고 수입에 의존하고 있는 실정입니다.

​



​

​

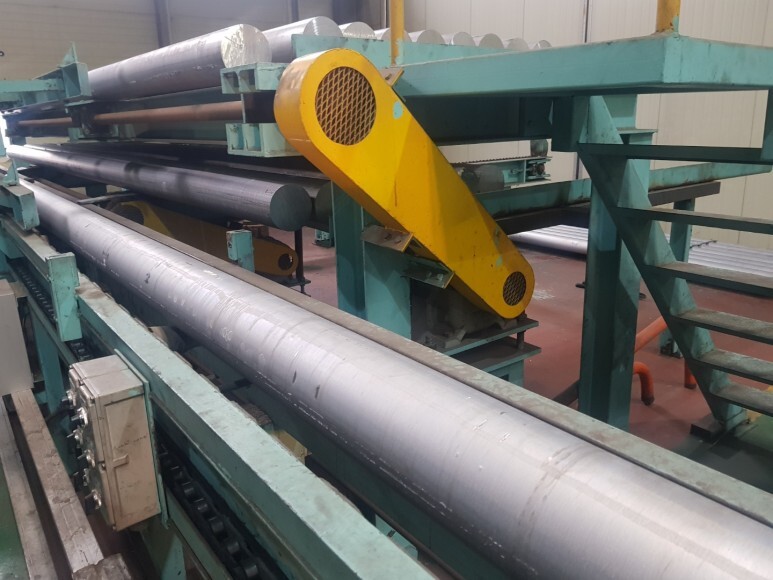

[2 빌렛을 가열로(로그쉐어) 적재장치에 적재]

합금으로 만들어진 알루미늄 빌렛은 엄청난 무게를 가지고 있습니다.

운반이나 이동중 사고가 발생할수 있기 때문에 통상 지게차로 운반이나 이동을 합니다.

알루미늄 가열로 앞에 적재장치를 이용하여 알루미늄을 먼저 적재한후 기계적으로 빌렛 1개씩 가열로로 이동하게 만들어 집니다.



​

​

[3 빌렛 가열]

합금된 빌렛은 강도가 매우 강하기 때문에 바로 압출하기가 어렵습니다. 그래서 빌렛 가열로(로그쉐어)에 빌렛을 넣고 일정시간 가열을 합니다. 통상 480 ± 20 ℃에서 5~20분정도 가열합니다 . 그럼 강한 강도를 가진 빌렛이 약간 물렁해집니다. 통상 방앗간 떡가래를 생각하면 될것 같습니다. 방앗간 떡가래는 높은 온도에서는 물렁해지지만 굳으면 매우 딱딱해 지듯이 빌렛으로 어떠한 형상의 제품을 만들기 위해서 가열로에서 가열해야 형상을 만들기가 쉬워집니다



​

​

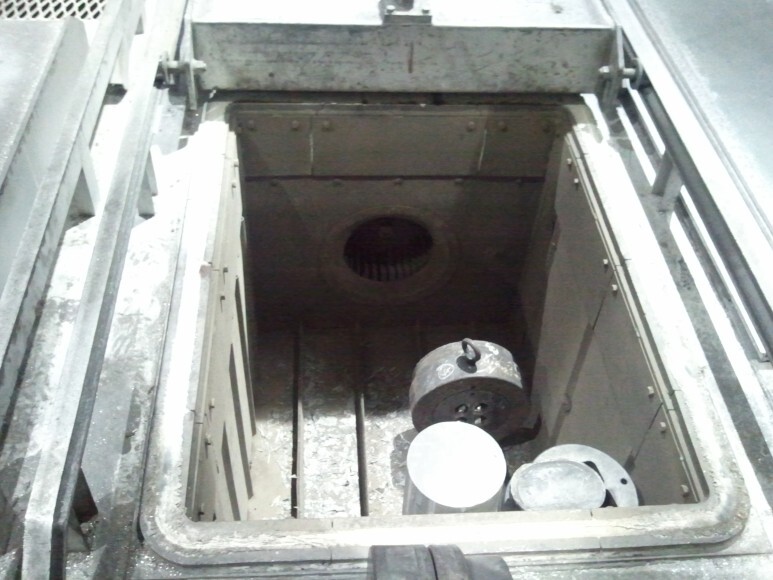

[4 금형 가열]

금형은 압출금형, 사출금형, 프레스 금형등 다양하지만 알루미늄의 압출금형은 특정한 형태로 만든 형틀에 알루미늄 빌렛을 넣어 원하는 형상을 만드는 것으로 알루미늄 압출이 잘 될수 있고 빌렛에 의해 제품형상이 잘 만들어지도록 금형가열로에서 일정온도로 금형도 가열합니다. 통상 480 ± 20 ℃ 에서 2시간 이상 가열합니다



​

​

[5 금형을 통한 압출]

가열한 빌렛과 금형을 이용해 본격적으로 제품형상을 만드는 공정입니다 .

알루미늄 빌렛은 EXTRUSION RAM에 의해 금형 내부로 투입 소재거동을 통해 압출 형재의 형상으로 구현됩니다

​



​

​

[6 공기 냉각]

압출된 알루미늄 제품은 공기중에서 냉각시킵니다. 통상 알루미늄 재질을 보면 6063-T5로 기록되는대 6063은 알루미늄 재질을 의미하고 T5는 공기중에 냉각한다는 의미입니다. 6061-T6는 알루미늄 재질은 6061이며 T6는 물로 냉각한다는 의미입니다. 물로 냉각하면 알루미늄 강도가 훨씬 증가합니다.

​

​

​

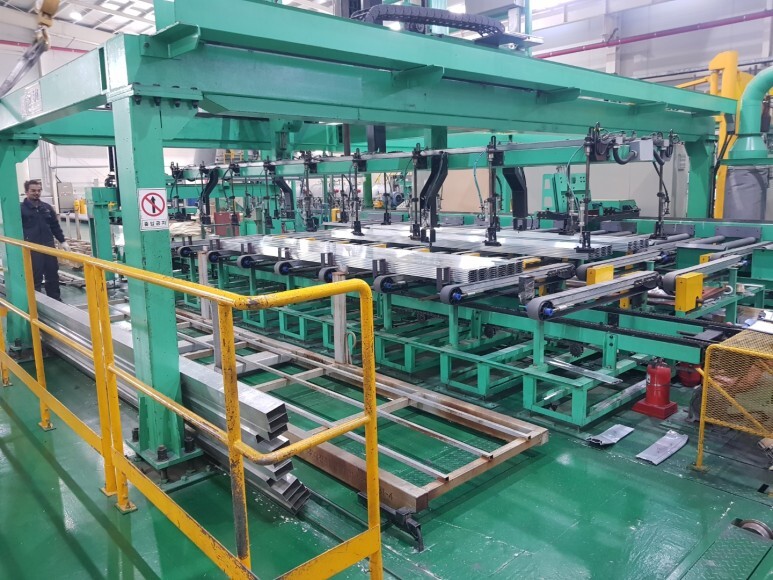

[7 8 교정기로 이동및 교정 (스트레칭)]

압출된 알루미늄 제품은 공기중에서 냉각시킨후 교정기로 이동시킵니다

압출된 제품은 반듯하지 하지 않고 휘어져 있는 경우가 대부분입니다

교정기는 압출된 알루미늄 제품을 양쪽 끝을 잡아당겨 반듯하게 잡아주는 장치입니다

일명 스트레칭이라고도 합니다

​

​

​

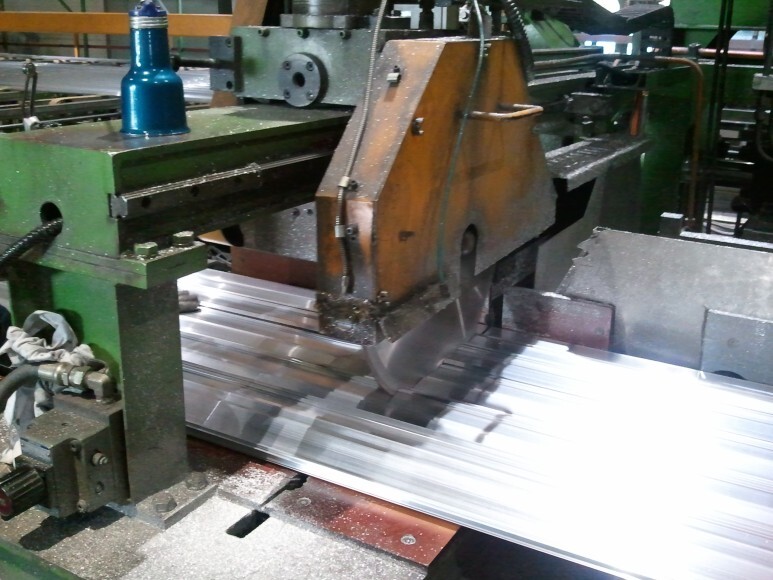

[9 절단]

교정기에 의해 완성된 알루미늄 제품의 양쪽 끝부분은 교정기로 인해 찌그러져 잇습니다

이 찌그러진 부분을 절단하고 양호한 부분만 남깁니다. 또한 주문자가 요청한 길이에 맞게 절단을 합니다

​



​

[10 11 적재 및 가열로 열처리]

절단된 제품을 가열로라는 장치에 넣기 위해 적재를 합니다

제품을 적재후 가열로에 다시 넣습니다

고온 고압의 압출공정을 통해 생산된 알루미늄 압출형재는 형상의 변화와 함께 형재의 강도를 결정하는 미세조직이

불안정한 결정구조로 형성되는대 소성변형이 발생한 알루미늄 압출형재에 재결정화 온도로 인공 시효 경화처리하여 내부응력 제거 밑 강도를 향상시킵니다

​

​



​

​

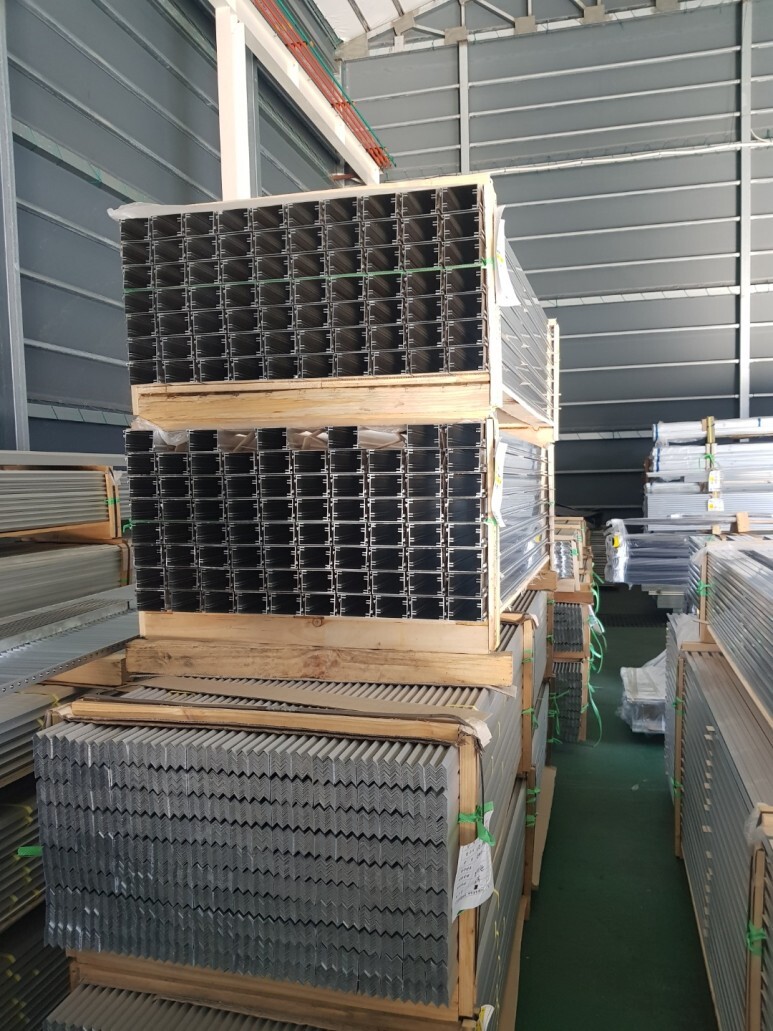

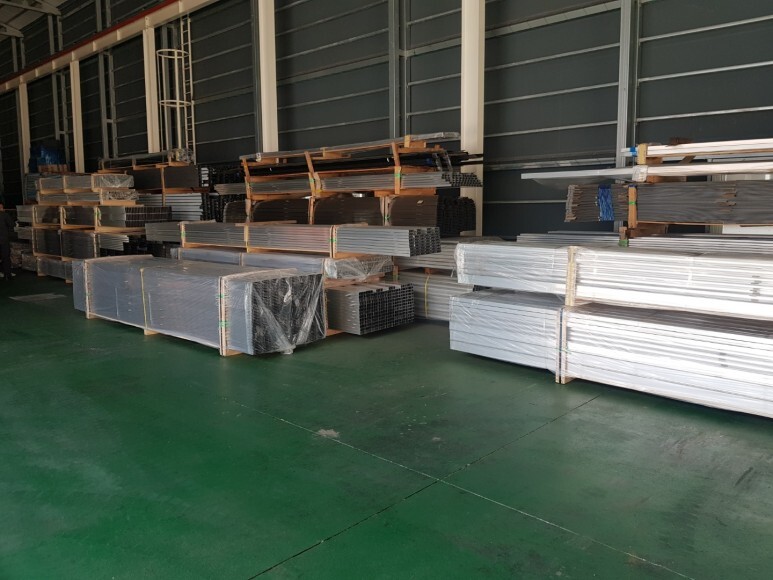

[12 포장]

가열로에서 나온 제품은 알루미늄 무피(아무런 도장이 없는 제품)제품으로 완성됩니다.

알루미늄 무피에 구매자의 기호에 따라 불소도장, 아노다이징, 분체도장, 열전사등의 작업을 하게 됩니다

​





​

​

​

우리가 사용하는 알루미늄 제품은 거의 대부분 이런 복잡한 과정을 거쳐서 만들어집니다

여기에 홀가공 및 절단 가공등 다양한 과정을 거치고 알루미늄 도장까지 한다면 더욱 완성된 제품이 됩니다.

​

알루미늄 제품제작을 위해 제품설계 , 금형제작 , 압출 , 가공, 도장, 포장, 시공까지 ONE-STOP 서비스를 지원합니다 . 많은 문의 바랍니다

감사합니다.
